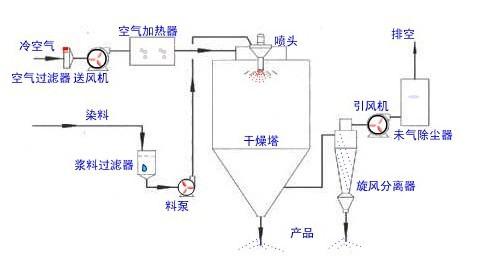

噴霧干燥機cad流程圖：
噴霧干燥機的工作過程：
噴霧干燥機是有熱空氣將物料水分進行快速蒸發(fā)，看上圖所示：首先有染料的水溶劑進經過過濾器，由蠕動泵傳輸至噴霧干燥塔頂部噴頭進行霧化處理，同時有送風機將外部過濾好的空氣傳送至空氣加熱器進行加熱至設置好的溫度，同時進入噴霧干燥塔內部進行快速將物料水分進行蒸發(fā)。蒸發(fā)之后有旋風分離器進行氣固分離，在這里物料粒徑太小，會出現跑粉現象，我們將在旋風分離器后面加入一個除塵裝置，將跑粉的物料進行二次攔截。
噴霧干燥機的干燥處理能力有多大呢？

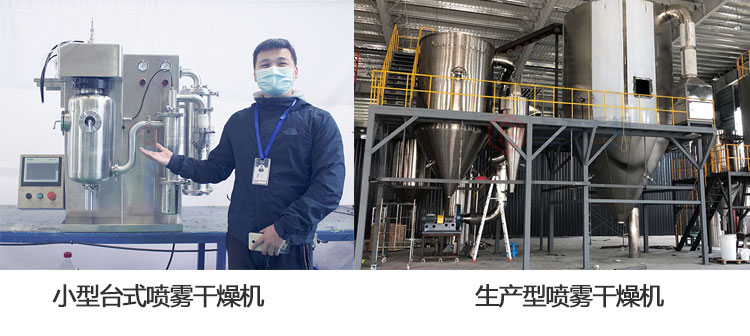

噴霧干燥機處理能力從小到實驗室用，大到大型廠家生產用，如：50-500L/1H等。當然這個是根據使用人的需求來定做的。
